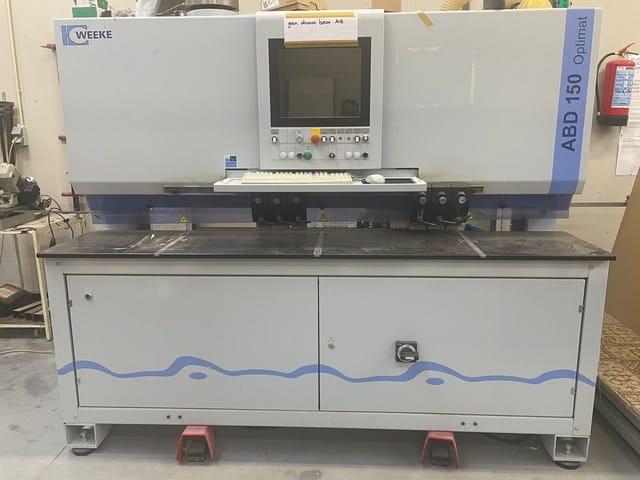

| Weeke ABD 150 Boor en drevelutomaat |
|
|
|
| Merk: |
Weeke |
|
| Type: |
ABD150 |
|
| Bouwjaar: |
2013 |
|

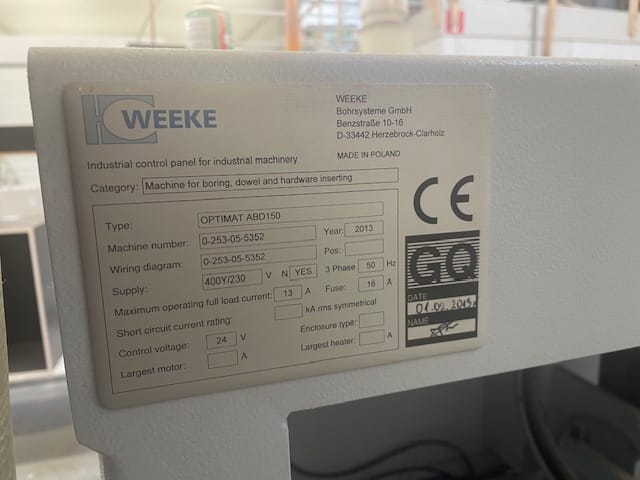

| Mach.Nr.: |
0-253-05-5352 |
| Draaiuren: |
|
|
| Beschrijving |
CNC-gestuurde boor- en drevel automaat voor de productie van deuvelverbindingen in de meubelindustrie en interieurbouw |
|
|
|
| Werkstuk afmetingen |
X-as |
20 – 1.250 mm |
|
Y-as |
100 – 800 mm |
|
Z-as |
10 – 60 mm |
| Actieve middenaanslag: |
|
max. 600 mm |
| Werkveld: |
|
1.250 mm |
|
|
|
| Verplaatsing: |
X-as |
tandheugel AC -servomotorische aandrijving |
|
Y-as |
manueel instelbaar |
|
Z-as |
manueel instelbaar |
|
|
|
| Aanslagen: |
Supporttafel met linkse en rechtse zijdelingse aanslag alsook achterste aanslaggeleiding |
|
6 werkstuksupports vrij positioneerbaar over gehele x-lengte van de machine, met meetscala |
|
Pneumatisch bediende middenaanslag, manuele aansturing via keuzeschakelaar |
|
5 spancilinders van boven, manuel verplaatsbaar |
|
Vacuumspansysteem voor het klemmen van gevoelige plaatoppervlakken zonder krassen |
|
10 vrij positioneerbare vacuümcups (115*140*100 mm) |
|
2 vrij positioneerbare vacuümcups (125*75*100 mm) |
|
1 losse vacuüm aansluiting voor sjablonen |
|
Vacuümpomp: 40m³/uur |
|
|
|
| Aggregaten: |

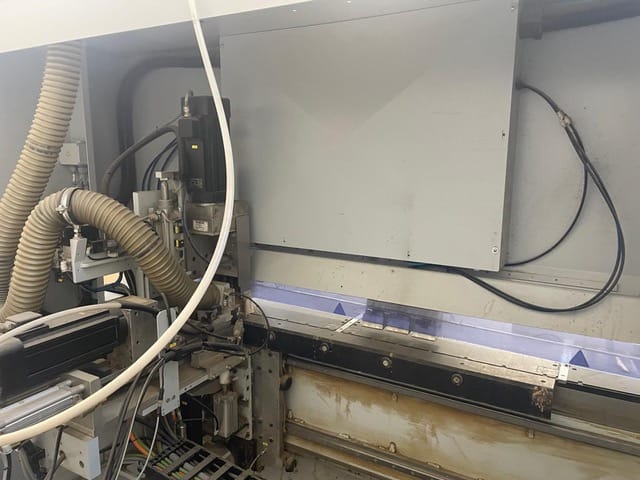

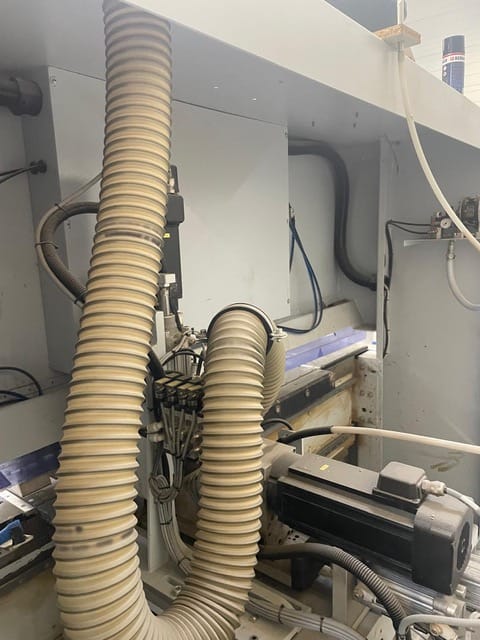

Horizontale booraandrijving met 1 spindel |
|
1 Drevelwerktuig (in een afstand van 32 mm naar de boorspindel) |
|
Lijmsproeier met instelbare hoeveelheid lijm |
|
Lijmvloedcontrole |
|
Olievernevelaar voor lijmpijpje |
|
Standaard drevelafmeting: 8 x 30 mm/8×35 mm |
|
Trilgeleidingssysteem voor automatische drevelaanvoer |
|
|
|
| PC85T Power Control Windows-PC based |
|
PLC-sturing volgens internationale norm IEC 61131 |
|
Besturingssysteem Windows XP (US) embedded |
|
PC met minstens 2 GHz en 512 Mbyte RAM |
|
TFT-flatscreen 17 inch |
|
1 harde schijf minstens 40 Gbyte |
|
3 1/2 inch diskettestation |
|
CD-RW-station voor het lezen en beschrijven van Cd’s geschikt (geen stofbeschermingsgar.) |
|
USB-aansluiting aan het bedieningspaneel |
|
digitale aandrijftechniek via glasvezelkabel |
|
decentraal, digitaal canbussysteem |
|
EtherNet aansluiting 10/100 MBIT RJ45 (incl.optionele 8-voudige switch ) |
|
Voorbereiding teleservice (modem) |
|
|
|
| Software: |
PC85T softwarepakket met grafische bedieningsprogramma’s: |
|
WoodWop voor de grafisch, dialooggeoriënteerde aanmaak van CNC-programma’s |
|
Grafische werktuiggegevensbank |
|
beheer productielijsten |
|
CNC-bediening |
|
Grafische voorstelling van de belegplaatsen |
|
Foutmelding in duidelijke taal |
|
Schuler MDE Basic voor de registratie van machinegegevens |
|
|
|
| CE-VEILIGHEIDS- EN BESCHERMINGSINSTALLATIE |
|
Veiligheidsomheining aan de zijkant en achteraan |
| DOCUMENTATIE |
|
|
|
Documentatie op papier en als CD-ROM, incl. wisselstukcatalogus, en Schakelplan |
|
|
|
| Extra: |
Ethernetkaart uitbreiding met 8-voudige switch, incl. netwerkkabel switch naar netwerkkaart |
|
8-voudige switch 10/100 Nbit (industrieële uitvoering) |
|
Extra spancilinder (manueel verstelbaar) |
|
Werkveld verlenging van 2.100 naar 2.750 mm |
|
Vacuumspansysteem voor het klemmen van gevoelige plaatoppervlakken zonder krassen |
|
Vacuümpomp: 40m³/uur |
|
6 werkstuksupports vrij positioneerbaar over gehele x-lengte van de nmachine |
|
10 vrij positioneerbare vacüumcups (115*140*100 mm) |
|
2 vrij positioneerbare vacüumcups (125*75*100 mm) |
|
Werkstuksupports met meet scala |
|
8 in x-richting werkstuk positie aanslagen |
|
2 in y-richting werkstuk positie aanslagen |
|
1 losse vacuüm aansluiting voor sjablonen |
