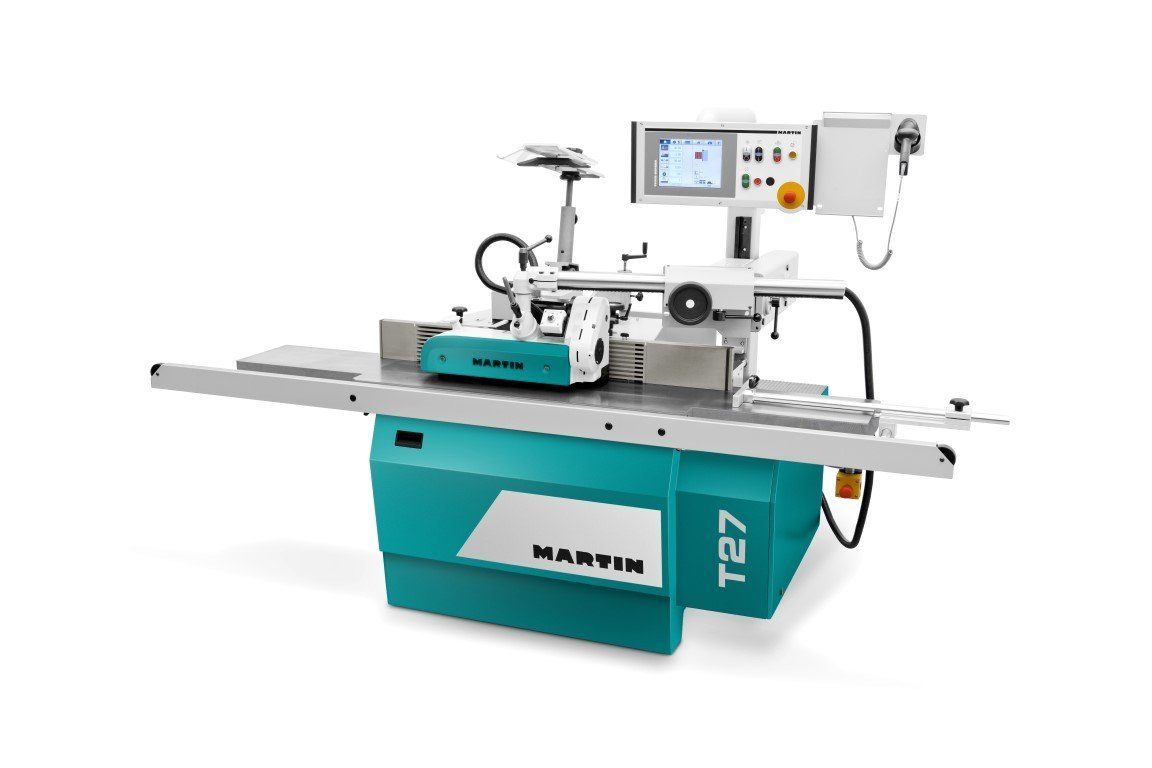

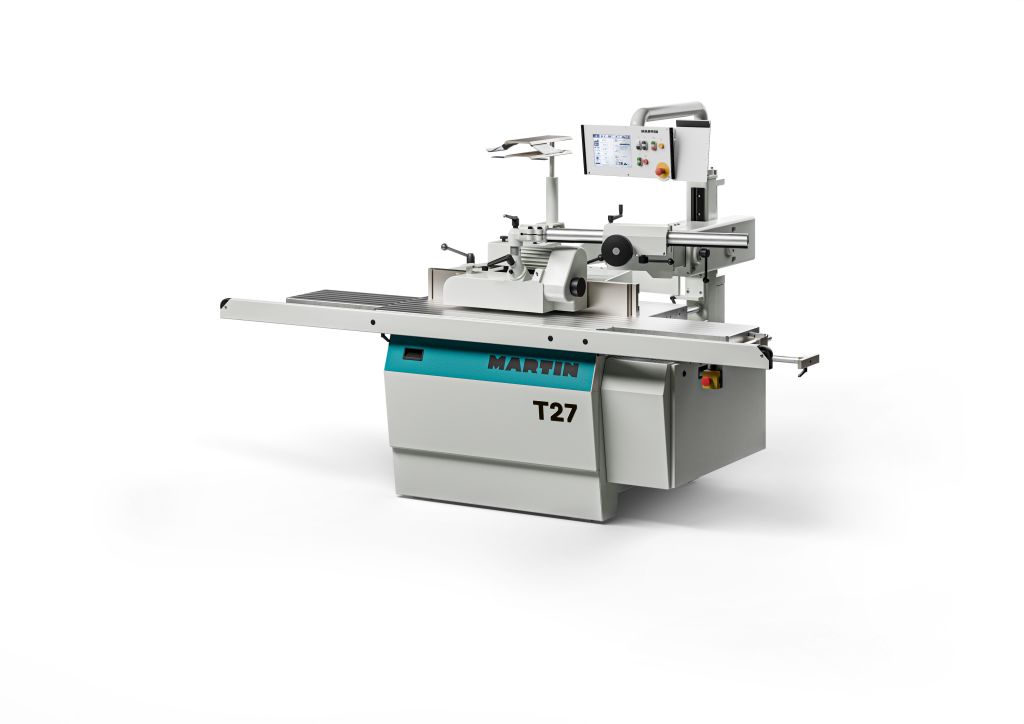

MARTIN T27 FLEX met +/- 46º zwenkbare spil |
| Technische uitvoering: |
|
|

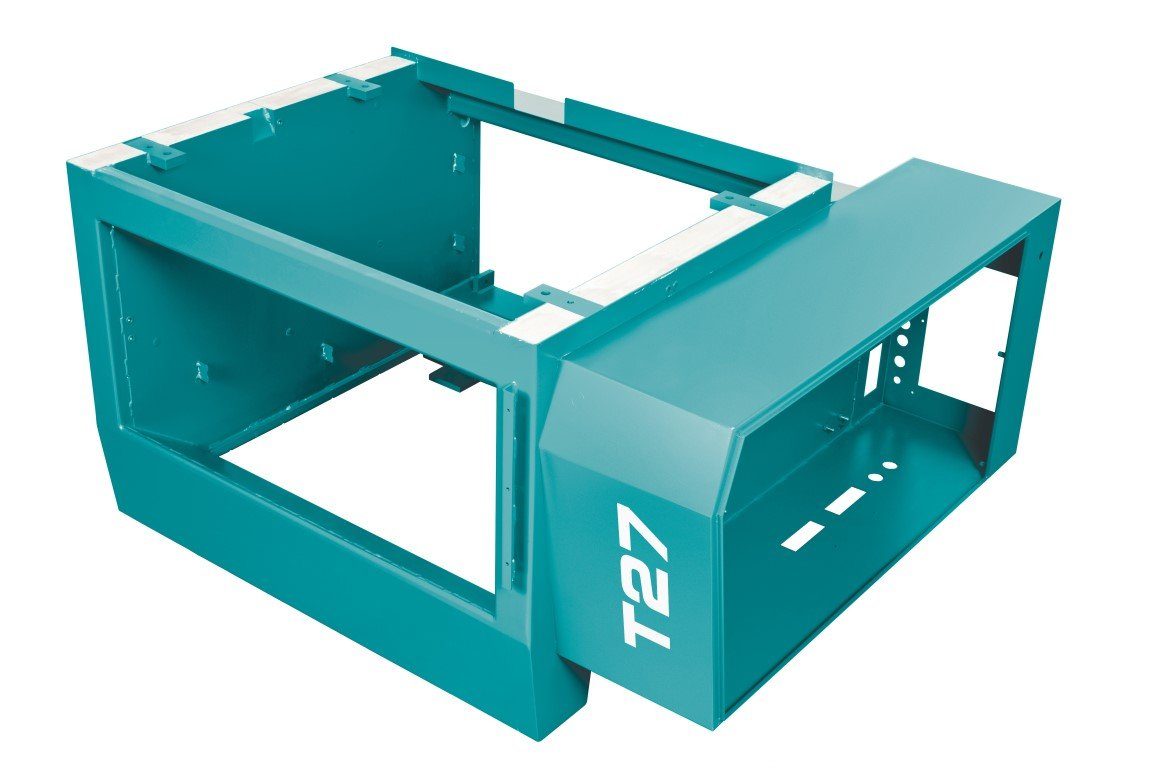

| * Frame |
Modern dubbelwandig staal beton composietframe met een zeer hoge stijfheid en zeer hoge trillingabsorptie. |
| * Tafelafm. |
1255 x 900 x 95 mm., uit gietijzer. |
|
| * Tafelhoogte |
900 mm. |
|

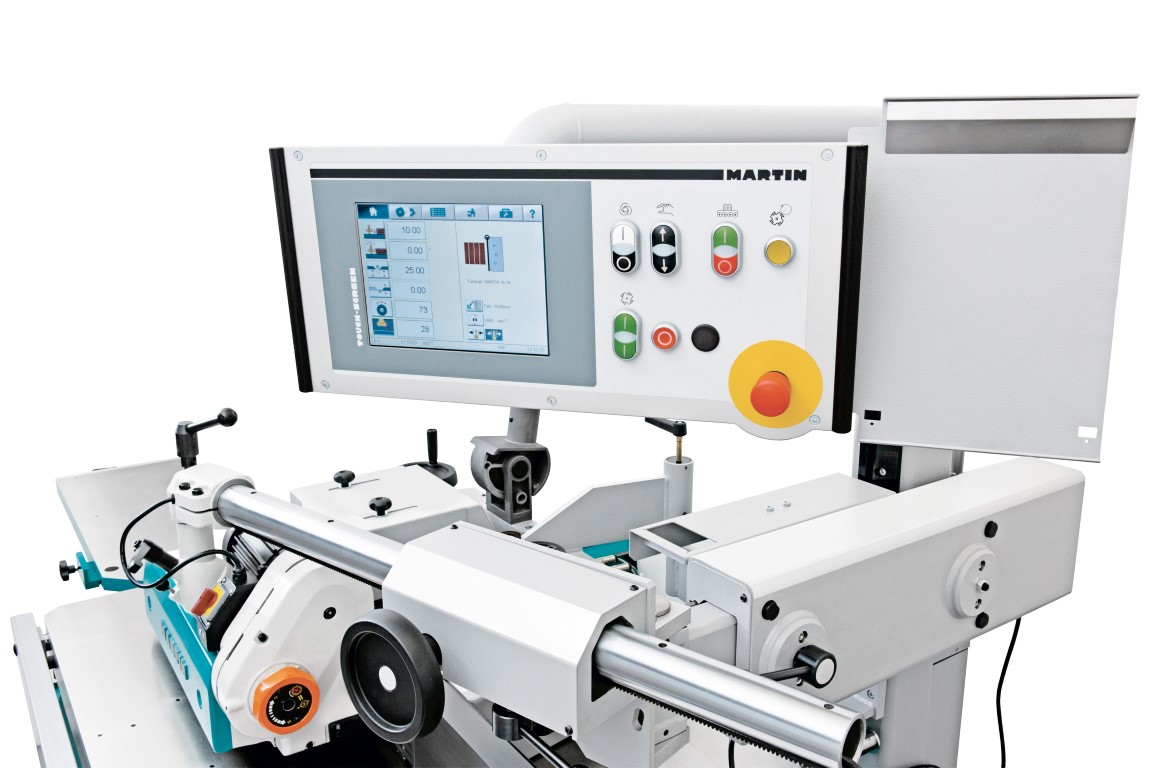

| * Bedieningspaneel |
Bedieningsveld op ooghoogte, wegzwenkbaar, ergonomisch. |
| * Besturing |
PowerPC-besturing in Industrie uitvoering, met Linux en TFT Touch screen |
|
bedieningsoppervlak met 216 kleuren), kabelgestuurde Servo-motorische |
|
aandrijving. USB-aansluiting voor gegevensopslag en Updates. |
| * Freesspilverstelling |
150 mm. (125 mm. bij 7,5/9,5 kW. motor), repeteer nauwkeurigheid: +/- 0,025mm |

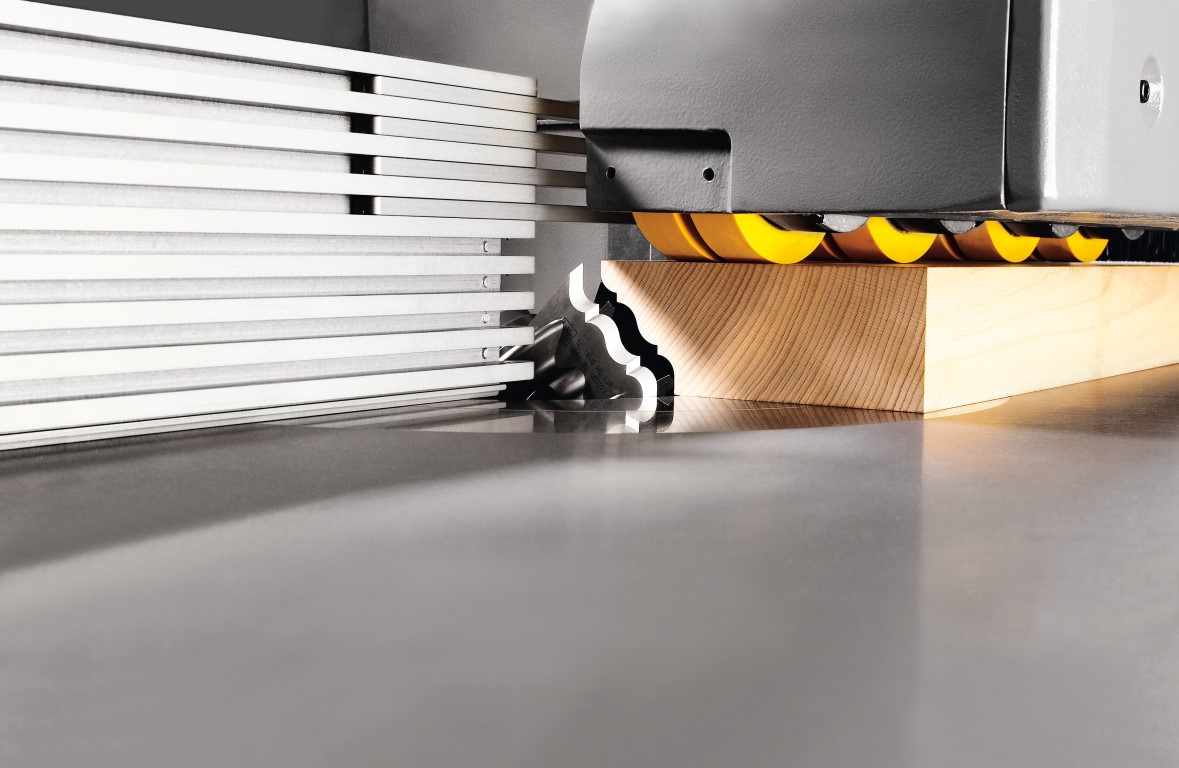

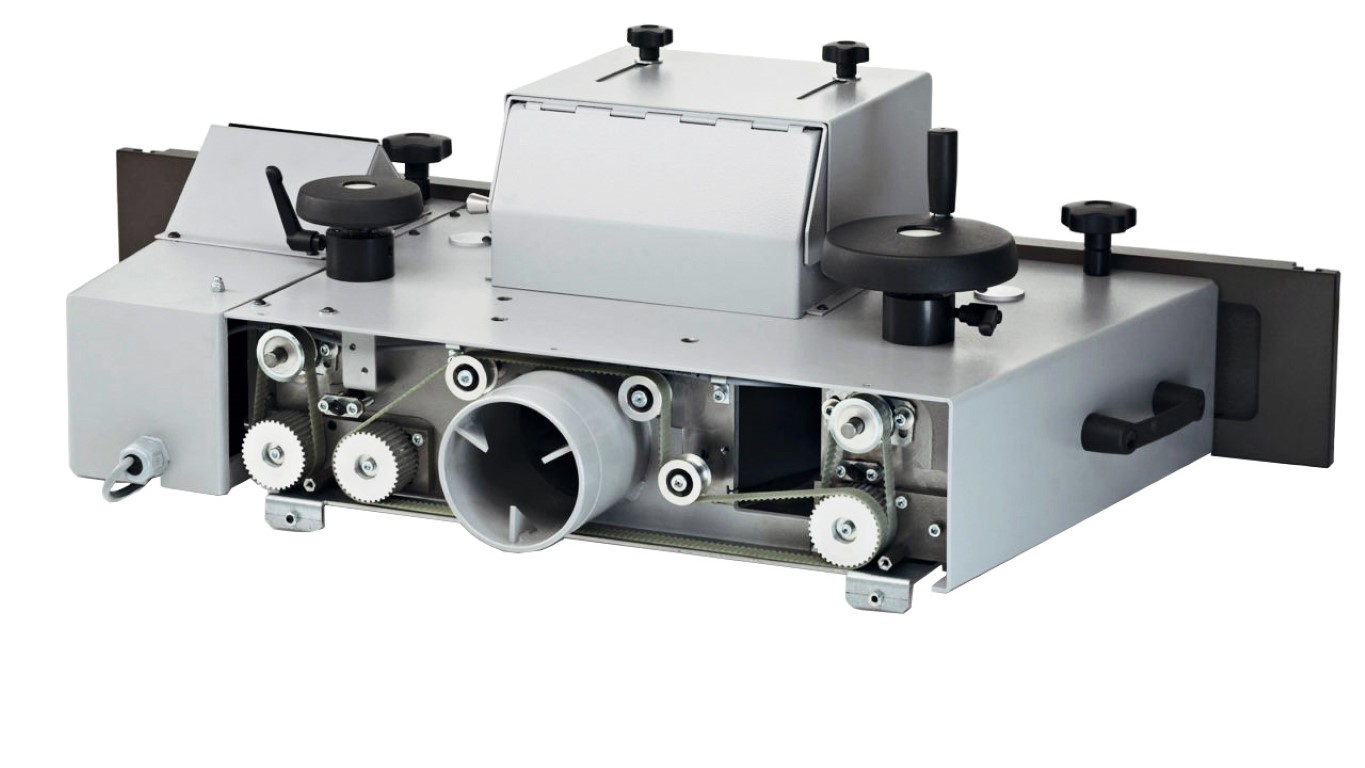

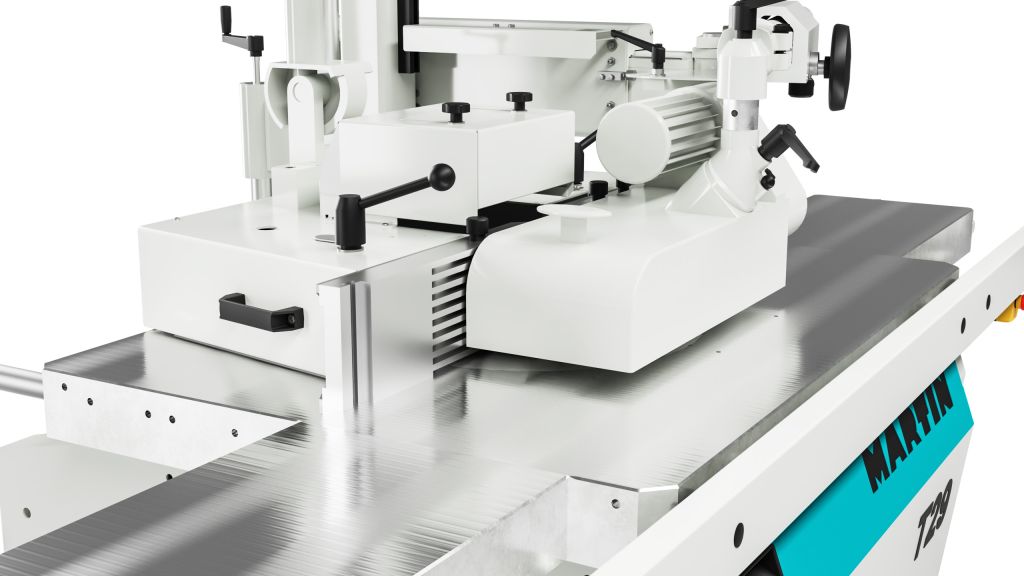

| * Freesgeleider |
Precisie geleidingen aan beide zijden, instelbaar met handwiel – uitlezing op display (0.05 mm) |
|
eenvoudige en uiterst nauwkeurig opbouw na evtl. demontage/reinigen/rondfrezen |
|
Instellen van de invoerplaat met handwiel op schaal. Geleiderplaten in |
|
aluminium uitvoering, voorzien van harde coating, met opname voor meteoor strippen |
|
Verstelweg geleider –6/+125 mm., verstelweg invoerplaat -10/+10 mm |
| * Gereedschapsdiam. |
Max. ø250 mm in de freesgeleider en bij afzakken onder het tafelniveau. |
|
Max. ø350 mm bij montage van een met pennenkap. |
| * Afzuiging |
Afzuigmond ø120 mm aan freesgeleider, afzuigmond ø120 mm onder de tafel. |
|
Minimale afzuigcapaciteit 14 m³/min. bij 500-800 Pa. |
| Elektrische uitvoering: |
Automatische sterdriehoek aanloopschakelaar en elektrisch geremd. |
|
Inschakelbare aansluiting voor aanvoer apparaat met beveiligingsschakelaar |
|
en 5-polige stekkerdoos, potentiaalvrij contact voor het aansturen van de afzuiging |
|
2 Noodstoppen, afsluitbare hoofdschakelaar, onderspanningsbeveiliging, |
|
Motorbeveiliging schakelaar en wikkelingsbeveiliging. |
| Touch-Screen |
Bedieningsoppervlak 5,7″ (145 mm.), kleuren TFT (8 kleurtinten) |
| * T27 Fix T27 Flex Freeshoogte (spil) |
Elektronisch gestuurd, volledige integratie van de freeshoogte in de besturing en |
|
programma geheugen, herhalingsnauwkeurigheid +/- 0,025 mm. |
| * T27 Flex Freesspil neigen |
Elektronisch gestuurd, zwenking +/- 46º, volledige integratie van de |
|
zwenking in de besturing en programma geheugen, herhalingsnauwkeurigheid +/- 0,005 º |
|
Geïntegreerde aanduiding van positie van de freesgeleider. |
| * Assen |
Uit te bouwen tot max. 7 assen besturing : |
1. Spindelhoogte |
|
|
2. Spindel zwenken |
|
|
3. Anslagen diepte (beide aanslagen gelijktijdig) |
|
|
4. Rechter/invoerzijde verstelling t.o.v. linker/uitvoerzijde |
|
|
5. Tafelringen verstelling bij schuinstellen |
|
|
6. Doorvoersnelheid regeling |
|
|
7. Doorvoer support hoogteverstelling |
|
Overzichtelijke aanduiding en bediening van tot 5 assen via de Home pagina. |
|
* Verrekening en digitaal aanduiding van de gereedschapspositie (freeshoogte/diepte) ten opzichte |
| * Gereedschapmatengeheugen |
van tafel en aanslag gebaseerd op opgeslagen gereedschapmaten. |
|
500 gereedschappen, ieder gereedschap op 3 referentiepunten op te slaan. |
| * Programmageheugen |
100 gereedschapsposities van alle digitaal aangeduide assen. |
| * Gereedschap- en programmaselectie |
Alpha-nummerieke zoekfunctie |
|
| * IJking |
Volautomatische ijking van de freeshoogte (en bij Flex uitvoering) zwenking. |
|
Gestuurd of manuele verstelling van de motorische assen |
| * Rekenmachine |
Geïntegreerde rekenmodule met as specifieke opslag mogelijkheid, bedrijfsuren teller, etc. |
| * Diagnose en help functie |
gebruikers vriendelijk systeem met direct oproepbare hulpfunctie |
| * Softwaresleutel |
Schakelaar/wachtwoordbeveiliging voor 2 gebruikers |
| * USB Aansluiting |
Voor externe opslag van programma’s, gereedschappen en updates. |
| * Toerental-regeling |
Is als optie verkrijgbaar, T2703-05 Patent aangemeld. |
| * Botsing preventie |
I.c.m. frequentie gestuurde toerental test de machine de ingestelde programma- en gereedschap waarden |
| * Bij automatisch positioneren van de gestuurde assen wordt de freesspil in een lichte, krachtloze draaibeweging (ca. 100 tpm) verplaatst. |
| Zo kan de elektronica een evt. aankomende botsing herkennen en de bediener waarschuwen. |
| T27FI/1-a |
Starre freesT27 Fix CE-uitvoering. 5,0/6,0 kW.(6,8/8,2 PK) met 1 assige besturing 5,7″ voor freeshoogte |
| T2703-a STANDAARD |
Variabele toerentalregeling met motor 7,5 kW. (10 PK) toerentallen 1.000 – 12.000 tpm., incl. bots herkenningssysteem. |
| T2704-a |
Variabele toerentalregeling met motor 9,5 kW. (13 PK) toerentallen 1.000 – 12.000 tpm., incl. bots herkenningssysteem. |
| T2705-a |
Variabele toerentalregeling met motor 11 kW. (15 PK) toerentallen 1.000 – 12.000 tpm., incl. bots herkenningssysteem. |
| T2708-a |
Werkstuk en Programma-identificatie Barcode-Scanner, Incl. 2D-Bar-codescanner en houder. Incl. 1000 zelf klefende labels. |
| T2710-a STANDAARD |
10,4″ (264 mm.) TouchScreen, besturing kleuren LCD (16 kleuren) * Max. 6 assen op de home pagina weergegeven (5,7″ scherm; 3 assen) * Overzichtelijke aanduiding en bediening van alle (tot 6) assen op de home-pagina. * Gereedschap geheugenmet 1000 posities. * Ieder gereedschap op 3 referentie punten op te slaan. * Gereedschapgeheugen in 10 favorieten en 10 groepen te verdelen. * Programmageheugen voor 1000 gereedschapposities alle (gestuurde) assen. * 10 programma posities voor 3-voudig gestapeld gereedschap. * Software sleutel/password beveiliging voor tot 10 bedieners. |
| T2711-a |
Digitale aanduiding invoergeleider (positie van de invoergeleider t.o.v. uitvoergeleider) i.p.v. op schaal, instellen van de invoerplaat met handwiel, 0,05 mm nauwk. |
| T2712-a |
Gestuurde freesgeleider; links en rechts samen; nauwkeurigheid +/- 0,025 mm; volledig in de besturing- en programmageheugen geïntegreerd; |
| T2713-a |
Gestuurde invoergeleider rechts (spaanafname) positionering t.o.v. uitvoergeleider; nauwkweurigheid; +/-0,05 mm, Enkel in combinatie met T2712-a te bestellen |
| T2714-a |

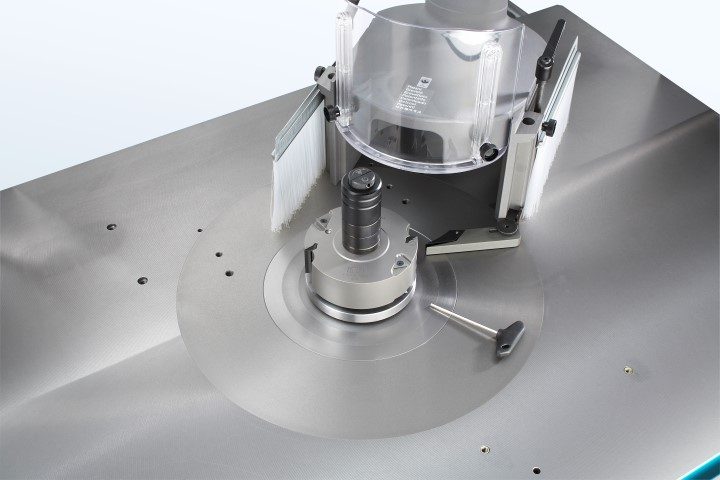

Gestuurde tafelopening (ascentrische tafelringen garanderen optimale werkstuk ondersteuning) Voor gereedschapdiameter 70-250 mm. (Nauwkeurigheid +/- 0.5 mm) Maakt een snelle en variabele aanpassing van de tafelopening mogelijk. Positionering via besturing en/of programmageheugen. |
| T2715-a |
Gestuurde doorvoer-support positionering; Volledig geïntegreerde doorvoerapparaat support hoogte in de besturing en programmageheugen. Herhalingsnauwkeurigheid +/- 0,5 mm. Verstelbereik 220 m |
| T2716-a |
Peer-to-Peer voor het verbinden van de besturing met een externe PC, voor het overzetten van programma’s, gereedschap, machine parameters alsook het extern editeren van programma- en gereedschapgegevens in MS Excel. |
| T27SW300-b |
Frees assistent 2 software module; deze ondersteunende software zorgt ervoor dat u nog verder de mogelijkheden van uw frees gaatbenuten door een dialoog tussen mens en machine. De assistent geeft voorbeelden met ingebouwde calculatie modelen hoe u op verschillende manieren uw bewerking zou kunnen uitvoeren. |
| T27SW400-a |
„Programm-Satz“ functionele software module maakt het mogelijk om tot max. 200 programma regels naar wens met elkaar te combineren. De machine verstelt na iedere bewerking in op de volgende bewerking. |
| T2730-a |
Uittrekbare voortafel, lengte ca. 1700 mm., 700 mm. naar voren uittrekbaar, incl. Noodstop |
| T2731-a |
Tafelverlenging links en rechts, met uittrekbare voortafel, lengte ca. 3.000 mm – 700 mm naar voren uittrekbaar. Incl. Noodstop. |
| T2732-a |
Tafelverlenging rechts, met uittrekbare voortafel, lengte ca. 2100 mm – 700 mm naar voren uittrekbaar, incl. Noodstop. |
| T2735-a |
Aanslag voor invalwerk, variabel instelbaar. Alleen aan tafelverlening T2731-a (rechts of links) en T2732-a (alleen rechts) te monteren. |
| T2743-a |
AutoLock freesaanslag fixatie systeem. Voorkomt verschuiven aanslag geleiders. |
| T2745-a |
Wegzwenk inrichting voor freesgeleider |
| T2760-a |
Freesspil SK 40, 30 mm. Ø opspanlengte 140 mm |
| T2761-a |
Freesspil SK 40, 40 mm. Ø opspanlengte 160 mm. |
| T2762-a |
Freesspil SK 40, 40 mm. Ø opspanlengte 200 mm. N. max. 9.000 u./min |
| T2763-a |

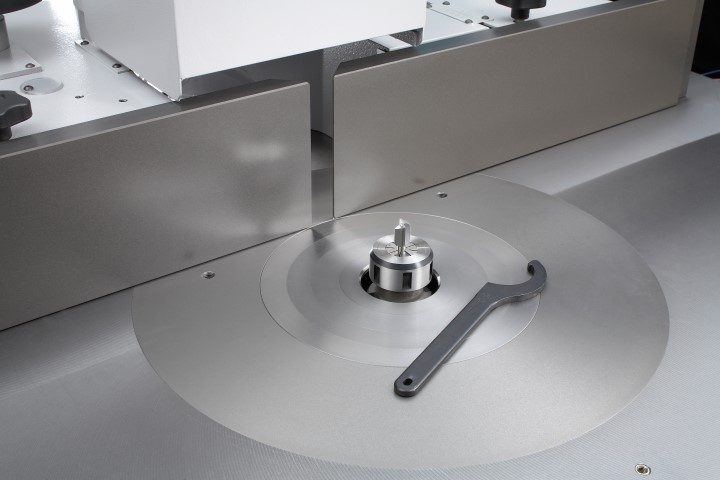

Spantangenfreesspil SK 40, voor uitwisselbare spantangen voor 3-25 mm., voor opname van rond-schacht-frezen. |
| T2763/1-a |
Spantangen voor Spantangenfreesspil Ø8,10,12,16,18 of 20 mm. p.stuk. |
| T2769-a |
Prolock Snelspansysteem voor Fräsedoorn SK40 |
| T2770-a |

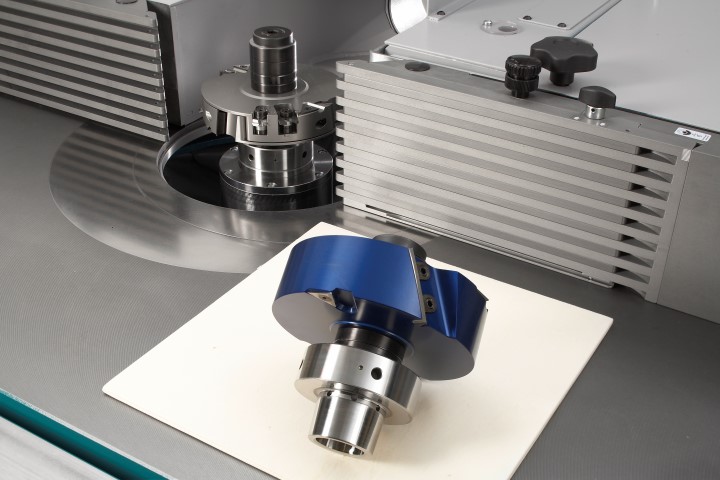

Freesspil-snelwisselsysteem HSK voor sleutelloos, pneumatisch wisselen van de freesspil. Spilverstelling 160 mm., volgende uitvoeringen zijn leverbaar. |
| T2772A-a |
Freesspil HSK 85 Power Lock, 30 mm. Ø, opspanlengte 140 mm |
| T2773-a |
Freesspil HSK 85 Power Lock, 40 mm ø, opspanlengte 140 mm |
| T2780-a |

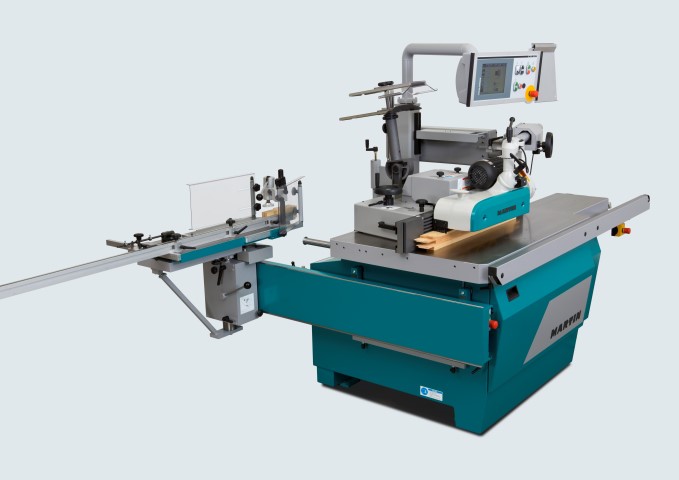

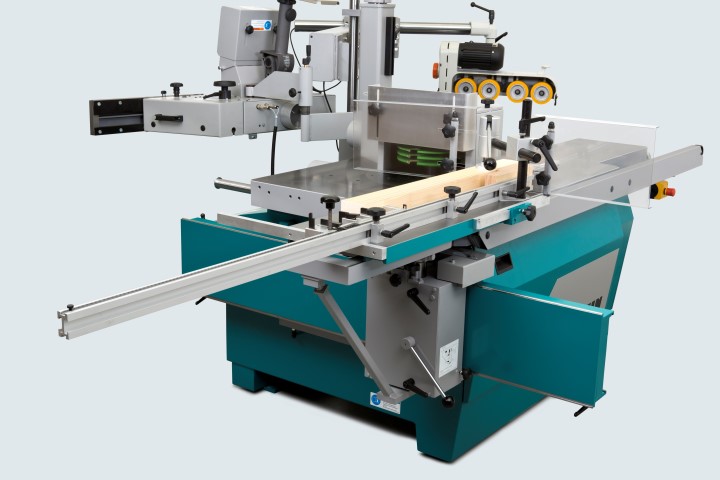

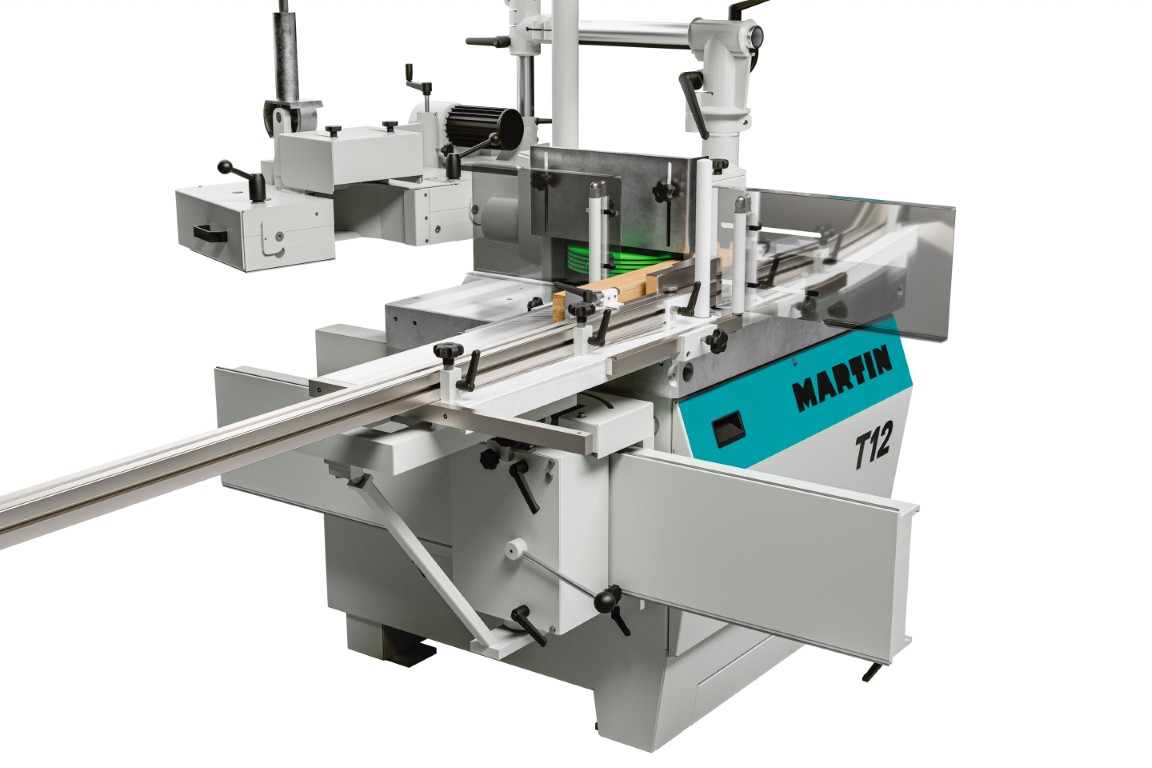

Pennentafel met een slag 1400 mm. geharde geleidingsbanen, spelingsvrije uitvoering. Tafel in hoogte verstelbaar, naar beide zijden 45º verstelbaar en wegklapbaar (plaatsbesparing). Lengte-aanslag tweezijdig naar 65º schuinstelbaar. Lengte-aanslag LAS met 3 aanslagelementen (voor houtlengten tot 1,75 m.). Excenterspanner en pennenkap voor gereedschap diam. 350 mm. Bij gebruik van de pennenkap wordt het toerental op max. 4500 tpm. begrenst. Bedieningsknoppen voor de automatische freesspil-aanloop en de Noodschakelaar op de pennenwagen gemonteerd. Geleidingsbalk traploos verschuifbaar, gewicht 175 kg. Voor zover een doorvoerapparaat aangebouwd wordt, kan deze alleen rechts van de freesspil gemonteerd worden. (T 2715-a is nodig, voorzover een doorvoerapparaat gemonteerd wordt aan de rechterkant van de geleider). |
| T2785-b |
Pennenslede voor lichte pennen- en sliswerkzaamheden, de pennenslede wordt op de machinetafel voor de freesgeleider gemonteerd en loopt licht op kogellagers. Uitvoering met een verstekgeleider, excenterspanner. Afmetingen van de grondplaat 840×210 mm. |
| T2790-a |
Console voor doorvoerapparaat. Aan te bevelen als een doorvoerapparaat links van de freesgeleier gemonteerd wordt. (niet mogelijk in combinatie met pennentafel). |
| T1291-a |
Komfort-statief t.b.v. aanvoerapparaat ø58*1050 mm |
| T2723_400-a |
Aanvoerapparaat Variomatic 4N, passend f. elektromot. positionierb. doorvoer-support T2715-a, 4-rolls aanvoerapparaat, traploze doorvoer snelheid 3 – 17 m/min; |
| T2796-a |
Gestuurde doorvoersnelheid regeling (2 bis 24 m/min.); Volledige integratie van de doorvoersnelheid in de besturing en dus programmeerbaar; Nauwkeurigheid ca. ± 5 % levering enkel in combinatie met Variomatic T2722 of T2723. |
